高溫高壓加氫壓力測量點解決方案

高溫高壓加氫壓力測量點解決方案

業績案例

1.測點工藝

石油煉化加氫精制工藝是指在一定溫度、壓力、氫油比和空速條件下,原料油、氫氣反應器內加氫精制催化劑的作用下,把油品中所含的硫、氮、氧等非烴類化合物轉化成為相應的烴類及易于除去的硫化氫、氨和水,以提高油品品質。

在加氫精制工藝流程中,高溫、高壓、加氫的壓力測量點較多,并且處于易燃易爆環境,工況嚴苛。

2.測點變送器應用難點

1)易燃易爆環境對于變送器的防爆要求較高;

2高溫350℃,變送器各部件需要在承受高溫的情況下,正常測量壓力;

3高壓17MPa,對變送器的耐壓、氣密性提出高要求;

4壓力測量點是高溫高壓下加氫催化反應,氫離子在該環境下活性非常強并且氫離子很小,因此變送器的金屬膜片很容易被氫離子滲透。滲透發生后,金屬膜片會氫脆,而且氫離子滲透進入膜片內部后會形成氣體造成膜片鼓包,變送器的壓力測量功能也會失效。因?yàn)椋邷馗邏杭託涔r下,解決膜片氫滲是一個難點。

3.PDS壓力變送器應用案例

??中國石油大港石化公司,220萬噸柴油加氫項目,350℃高溫且17MPa高壓工況。

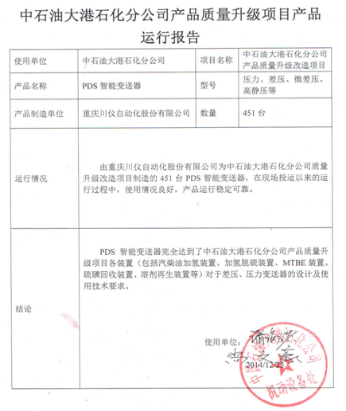

4.PDS壓力變送器現場運行報告


?

案例附件
